Inžinieri vyvíjajúci zdravotnícke pomôcky pracujú pod neustálym časovým tlakom. Keď je uvedenie produktu na trh naliehavé, základné komponenty ako mikrocievky sa musia pohybovať rýchlo — a bez nákladných prekvapení. Tento sprievodca vás prevedie siedmimi zásadami, ktoré určujú, či projekt mikrocievky zostane na správnej ceste, od prvej skice až po sériovú výrobu.
Inžinieri vyvíjajúci zdravotnícke pomôcky pôsobia na priesečníku extrémnej presnosti a extrémneho časového tlaku. Komponenty, s ktorými pracujú — mikrocievky, senzory, zákazková elektronika — nenechávajú takmer žiadny priestor pre chyby a dôsledky oneskorenej zmeny dizajnu alebo neúspešného validačného cyklu sa prejavujú v celom vývojovom programe. Napriek tomu sú projekty mikrocievok v ich zložitosti často podceňované, najmä tímami, ktoré sa s nimi stretávajú prvýkrát. Dimenzie, s ktorými sa pracuje, sú nepodobné ničomu v konvenčnej elektronickej výrobe, medzera medzi teoretickým návrhom a fyzickou realitou je väčšia, než sa očakáva, a závislosť medzi špecifikáciou cievky a celkovou validáciou zariadenia je tesnejšia, než sa zdá.
Tento sprievodca zhŕňa skúsenosti zo stoviek projektov mikrocievok v zdravotníckej technike do siedmich zásad. Je určený vývojárom a projektovým manažérom, ktorí sa chcú vyhnúť najčastejším nástrahám — a ktorí chápu, že správny výrobný partner zapojený v správnom momente robí rozdiel medzi hladkým vývojovým procesom a nákladnou sériou zbytočných prekvapení.
1. Začnite skicou, nie úplnou špecifikáciou
Na začiatok nie je potrebná úplná špecifikácia — ale skica je nevyhnutná. Hrubý výkres s najdôležitejšími rozmermi, vyčnievajúcimi časťami, detailmi kontaktovania a absolútnymi obmedzeniami dáva skúsenému výrobcovi cievok dostatok podkladov na zmysluplné prvé posúdenie. Čím jasnejšie sú tieto základné informácie od začiatku, tým rýchlejšie projekt napreduje a tým menej prepracovania je potrebné neskôr.
2. Navrhovať pre mikro-mierku — nie len pre obrazovku

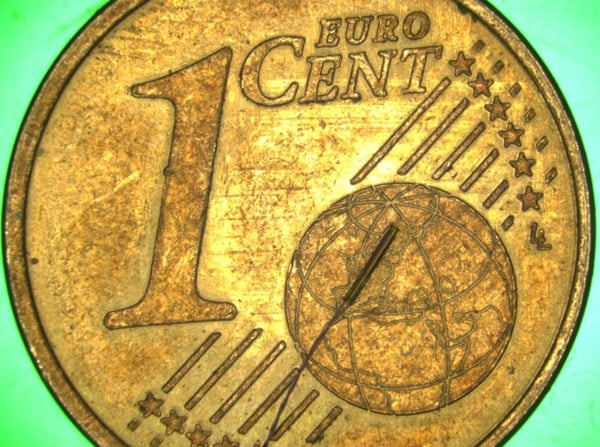

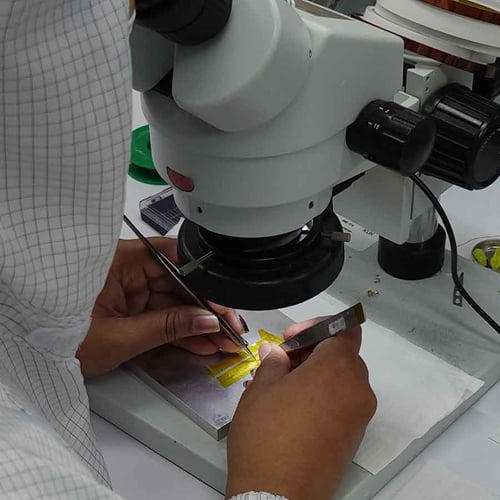

V zdravotníckej technike mikrocievky pracujú v rozsahu milimetrov a mikrometrov. Výkresy sú vždy značne zväčšené, čo vytvára jemné, ale bežné riziko: na obrazovke vyzerajú veci jednoducho, čo je v skutočnej mierke mimoriadne ťažké realizovať. Každý prvok dizajnu musí byť tiež prevádzkovo vykonateľný vo výrobe. Ľudská predstavivosť je jadrom projektu mikrocievky — a nie všetko, čo funguje na papieri, je prakticky realizovateľné. V prípade akýchkoľvek pochybností zapojte výrobcu ešte pred finalizáciou dizajnu.
3. Definujte svoju prioritu — inštalačný priestor alebo elektrické hodnoty?
Toto je jediné najdôležitejšie rozhodnutie v každom projekte mikrocievky. Je fyzická stopa cievky nerokovateľným faktorom? Alebo sú prioritou elektrické hodnoty — odpor, Q-faktor, indukčnosť? Materiál jadra, priemer drôtu a počet závitov vyplývajú z tejto odpovede. Jasné definovanie od začiatku umožňuje výrobcovi cievok rýchle prvotné posúdenie, zabraňuje zdĺhavým diskusiám o špecifikáciách a predchádza najčastejšej príčine nákladných iterácií v neskorých fázach projektu.
4. Uvažujte o množstvách včas — pomôže aj hrubý odhad

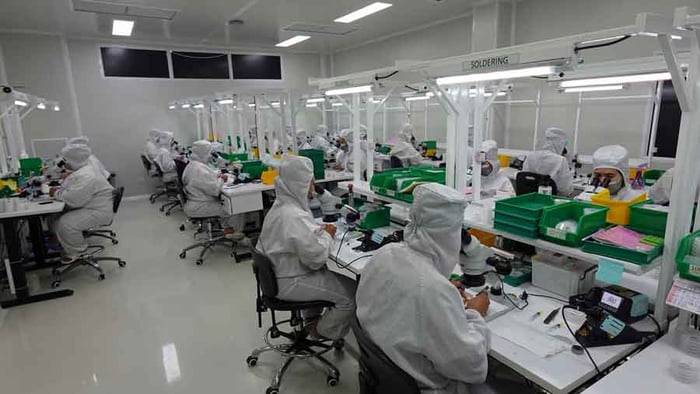

Objem výroby má priamy vplyv na požiadavky na nástrojové vybavenie, návrh procesu a náklady. Vyššie množstvá vyžadujú rozsiahlejšie počiatočné investície a objasnenia; začatie s podceňovaným množstvom môže znamenať, že celé nastavenie výroby bude musieť byť neskôr prepracované, čo spôsobí rýchlo sa kumulujúce meškania. Neexistuje univerzálna hranica pre to, čo predstavuje „vysoký objem" — závisí to od zložitosti. Komponent obsahujúci viacero mikrocievok napríklad výrazne znižuje túto hranicu. Skúsený výrobca môže pomôcť posúdiť to včas a podľa toho projekt nastaviť.
5. Považujte prvé vzorky za skutočný moment pravdy
Teoretické výpočty a simulačné nástroje sú cenné — ale majú svoje limity. Fyzické vzorky uskutočniteľnosti sú miestom, kde sa stáva viditeľnou medzera medzi návrhom a realitou a kde sú vystavené skúške priority definované skôr v procese. Spolu s vývojárom výrobca určuje, ktoré špecifikácie testovať ako prvé na základe týchto priorít. Jeden praktický bod, ktorý stojí za zdôraznenie: akékoľvek nepresnosti alebo nejednoznačnosti v dokumentácii v tejto fáze spôsobujú meškania a môžu ohroziť strojové kapacity. Čistá, úplná dokumentácia vstupujúca do fázy vzorkovania nie je formalita — priamo chráni harmonogram projektu.
6. Porozumejte etapám vzorkovania a čo každá z nich znamená
Cesta od konceptu k overenému komponentu sleduje definovanú sekvenciu a jej pochopenie predchádza prekvapeniu v harmonograme. Vzorky uskutočniteľnosti stanovujú, čo je fyzicky dosiahnuteľné, a sú sprevádzané správou o prvotnom testovaní vzoriek (EMPB) pokrývajúcou riziká a pripravenosť na sériovú výrobu. Alfa vzorky — zvyčajne okolo 100 kusov — sú vyrábané podľa presnejšej špecifikácie a používané na prvé aplikačné testovanie, pričom sa stále akceptujú o niečo širšie tolerancie. Beta vzorky sú vyrábané presne podľa špecifikácie a používajú sa na validáciu. Každá etapa môže vyžadovať viacero iterácií; čím jasnejšie bola priorita definovaná od začiatku, tým menej cyklov je potrebných. V medicínskej technike, kde ISO 13485 a EU MDR regulujú kontrolu zmien a dokumentáciu, každá iterácia prináša aj náklady na zhodu — ďalší silný dôvod na investíciu do jasnosti vopred.
7. Začleniť projekt cievky do celkového harmonogramu vývoja od prvého dňa
Vývoj mikrocievok len zriedka prebieha izolovane. Je súčasťou širšieho programu zariadenia s vlastnými míľnikmi, regulačnými podaniami a harmonogramami validácie. Akákoľvek zmena v špecifikácii cievky po začatí validácie — akokoľvek malá sa môže zdať materiálne — môže spustiť úplný cyklus revalidácie s výraznými dôsledkami pre náklady a harmonogram. Uzamknutie špecifikácie v správnom momente a synchronizácia míľnikov projektu cievky s celkovým programom je nevyhnutná. Skúsený výrobca cievok, ktorý rozumie vývojovým procesom v medicínskej technike, nie je len dodávateľom — je vývojovým partnerom.
Čím skôr je skúsený výrobca cievok zapojený do projektu, tým hladší je priebeh vývoja. KUK sprevádza zákazníkov celým procesom — od prvej skice až po sériovú výrobu — a prispieva svojou výrobnou odbornosťou v každej fáze tak, aby sa predišlo časovo náročným prekvapeniam. V prípade mikrocievok je rozhodujúci faktor vždy rovnaký: jasnosť priorít, včas v procese.
