IDC a obstrek pre automobilové solenoidové cievky
Elektromagnetické cievky používané v automobilovom priemysle — napríklad v solenoidových ventiloch pre kompenzáciu tlaku nádrže, transport kvapalín, zásobovanie palivom alebo hydraulické riadenie — výrazne profitujú z kombinácie pripojenia s posunom izolácie (IDC) a obstreku. Tento článok skúma technické aspekty, procesy, výhody a nevýhody a relevantnosť pre konkrétne aplikácie.
IDC umožňuje efektívne ukončenie drôtu bez odstraňovania izolácie, zatiaľ čo obstrek hermeticky utesňuje a chráni komponenty. Spolu zvyšujú odolnosť voči vibráciám, vlhkosti a chemickému pôsobeniu — všetky bežné výzvy v prostredí vozidiel.
Základy: IDC a obstrek

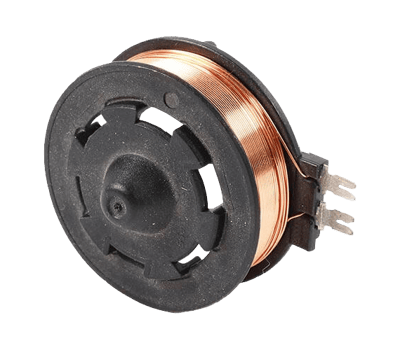

IDC, tiež známe ako ukončenie posunom izolácie, mechanicky prenikne izoláciou drôtu pomocou ostrých kontaktov na vytvorenie vodivého spojenia — ideálne pre jemné drôty cievok (0,1–0,8 mm / AWG 20–38) v modulárnych systémoch. Pri obstreku je IDC spojenie spolu s cievkou zaliate do termoplastických materiálov, ako je polyamid (PA6/66) alebo polyfenylén sulfid (PPS) vstrekovaním. Táto kombinácia spoľahlivo chráni citlivé IDC kontakty pred vplyvmi prostredia — najmä v náročných aplikáciách, kde musia byť nechránené spoje zaliate alebo obstreknuté na zaistenie odolnosti voči nárazom a tesnosti.
Proces: Od ukončenia po utesnenie

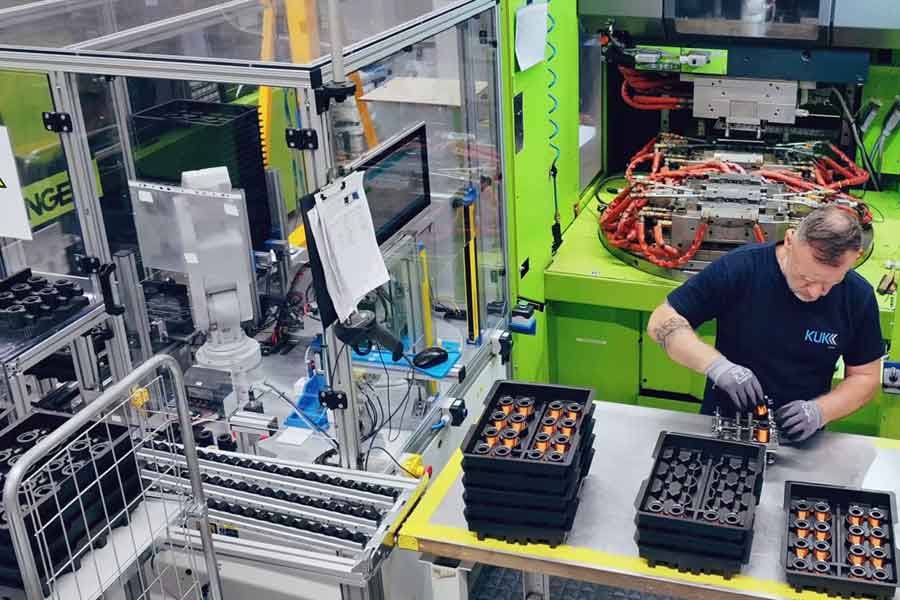

Typická postupnosť začína IDC ukončením: IDC kontakt sa zatlačí na izolovaný drôt, prenikne izoláciou a spojí sa s vodičom (meď alebo alternatívne materiály). Cievka sa potom vloží do vstrekovacieho nástroja. Varianty zahŕňajú nízkotlakové tvarovanie pre citlivé komponenty alebo vysokotlakové vstrekovanie pre husté, robustné štruktúry. Materiály ako PBT alebo PPS sa spracúvajú pri teplotách 220–350 °C, s vystužením sklenými vláknami pre dodatočnú mechanickú stabilitu. Maskovacie prvky (napr. silikón) chránia IDC kontakty pred vniknutím materiálu a zachovávajú ich flexibilitu. V automobilových aplikáciách sa hermetické tesnenie na úroveň IP67 často dosahuje integráciou konektorov ako AMP Superseal.
Výhody a nevýhody kombinácie IDC a obstreku
Výhody:
-

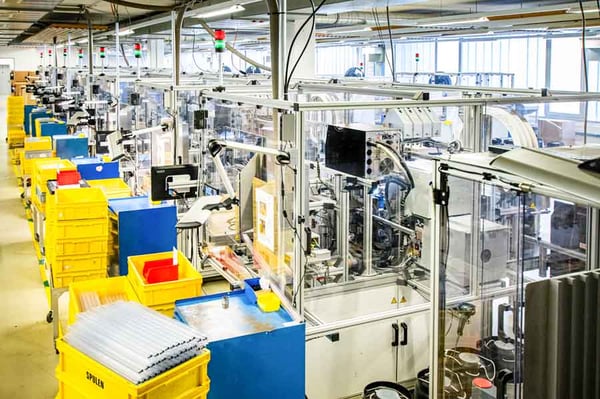

Vysoký automatizačný potenciál: IDC znižuje montážne kroky; obstrek integruje ochranu v jednej operácii — ideálne pre veľkosériovú výrobu.
-
Zvýšená odolnosť: Obstrek chráni IDC spoje pred prachom, kondenzáciou a tlakom; v kombinácii s IDC to vytvára plynotesnú, koróziuvzdornú jednotku.
-
Mechanická a elektrická spoľahlivosť: Nízky kontaktný odpor prostredníctvom IDC, tlmenie vibrácií až do 50 g a zlepšený odvod tepla vďaka tesnej zhode materiálov.
-
Úspory nákladov a funkčná integrácia: Eliminácia samostatných krytov, zabudovanie vývodov a senzorov v jednom procese a znížená zložitosť montáže.
Nevýhody:
-
Tepelné a mechanické namáhanie: Rozdiely v koeficientoch tepelnej rozťažnosti medzi drôtom, IDC kontaktom a materiálom obstreku môžu spôsobiť mikrotrhliny alebo delaminovanie.
-
Obmedzená odolnosť pri extrémnych zaťaženiach: IDC je náchylnejšie na vibrácie a ťahové sily ako lisovanie alebo zváranie; obstrek zmierňuje, ale úplne nenahrádza tieto metódy.
-
Procesná zložitosť a investície: Vyžadujú sa čisté povrchy, presná regulácia teploty a tlaku a nákladné nástroje; nesprávne nastavenie rýchlo vedie k zmätkom.
Príklady aplikácií a technické úvahy
V solenoidových ventiloch pre EVAP systémy (kompenzácia tlaku nádrže) kombinácia chráni pred parami paliva a vlhkosťou; IDC umožňuje rýchle ukončenie, zatiaľ čo obstrek zaručuje tesnosť. Pre hydraulické ventily v prevodovkách riešenie ponúka odolnosť voči tlaku až do 200 barov. V palivových potrubiach je prioritou chemická odolnosť voči palivám — obstrek tu výrazne zlepšuje výkon. V aplikáciách transportu kvapalín IDC minimalizuje výrobný čas, zatiaľ čo obstrek integruje izoláciu proti elektrickému rušeniu. Kľúčové testy zahŕňajú testovanie tesnosti héliom a vibračné cykly podľa AEC-Q100. Parametre ako rýchlosť vstrekovania a čas chladenia musia byť starostlivo optimalizované na zachovanie integrity IDC kontaktov — napríklad predchádzanie prehriatiu, ktoré by mohlo zhoršiť vodivosť.
