Mikrocievky: prehľad dizajnu, výroby a aplikácií

Mikrocievky spájajú extrémnu miniaturizáciu s náročnými požiadavkami na elektrický a magnetický výkon. Využívajú sa v medicínskej technike, senzorovej technológii a presnej elektronike a vyžadujú starostlivý výber materiálov drôtu, jadra a konfigurácií vinutia. Tento článok poskytuje inžinierom praktický prehľad typov mikrocievok, základov výroby, kľúčových oblastí aplikácií a výrobných výziev, vďaka ktorým je skúsený výrobný partner nevyhnutný.

Mikrocievky sú odbornou témou, s ktorou sa inžinieri v oblasti medicínskej techniky a senzorovej technológie pravidelne stretávajú — a kde výber výrobcu má priamy vplyv na spoľahlivosť produktu a čas uvedenia na trh.

Typy a konfigurácie mikrocievok

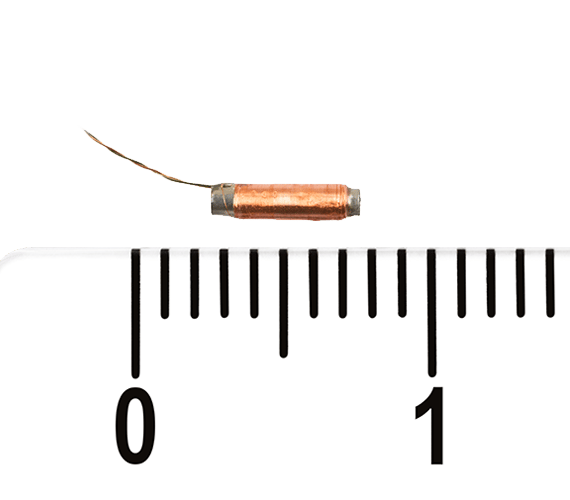

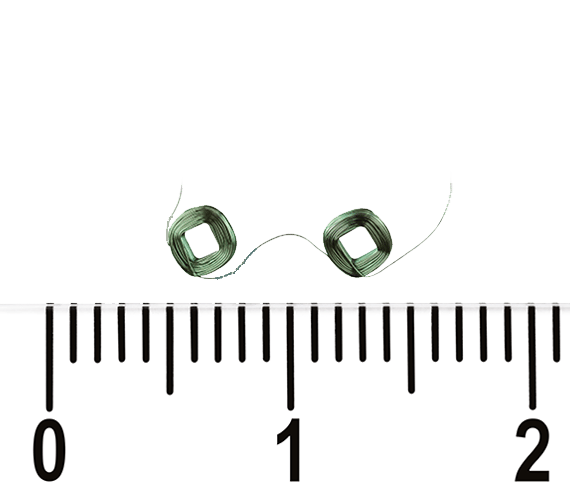

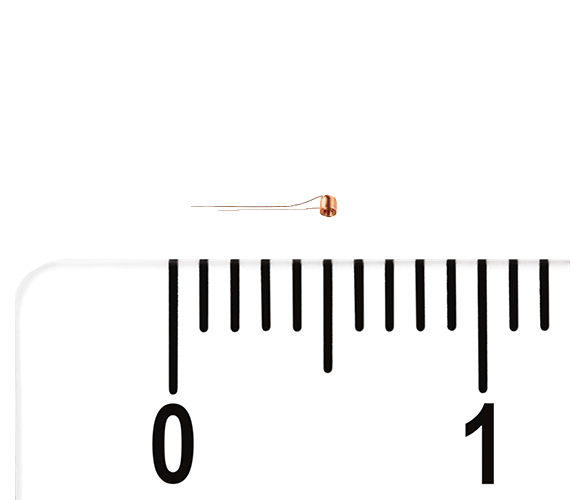

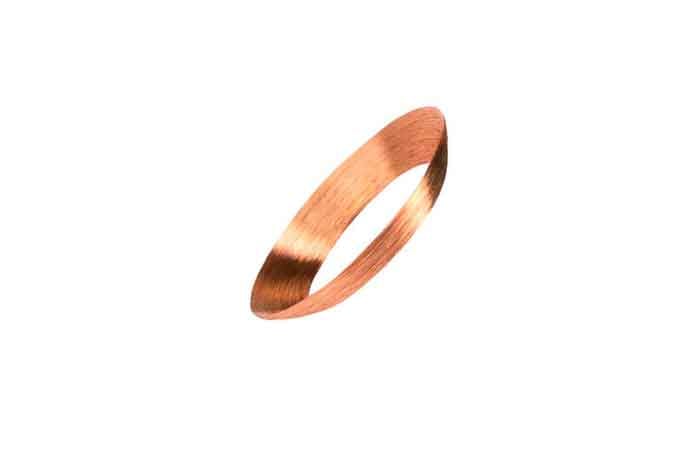

Mikrocievky so vzdušným jadrom neobsahujú žiadny magnetický materiál jadra, vďaka čomu sú ľahké s nízkou indukčnosťou — vhodné pre vysokofrekvenčné aplikácie, kde je potrebné minimalizovať straty v jadre. Mikrocievky vinuté priamo na magnetických jadrách z feritu alebo železa dosahujú vyššiu indukčnosť a silnejšie magnetické polia, čo ich robí preferovanou voľbou tam, kde je potrebný koncentrovaný magnetický tok na kompaktnom priestore.

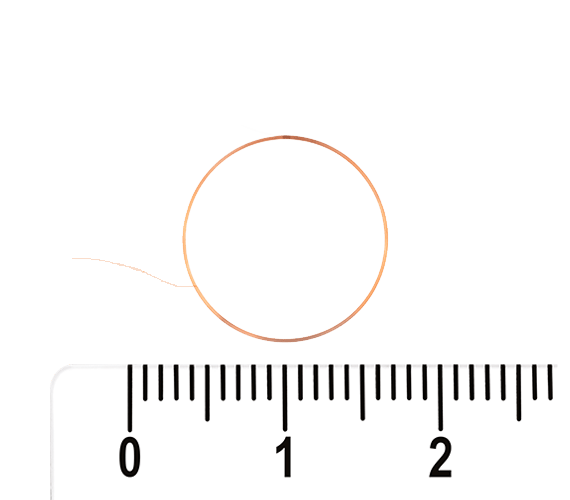

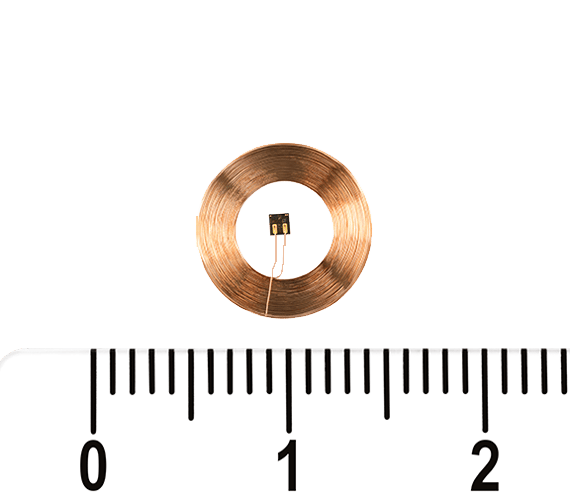

Okrem konfigurácie jadra zohráva rozhodujúcu úlohu vo výkone aj geometria cievky. Solenoidové cievky s valcovitým tvarom sú najbežnejšie a ponúkajú dobre predvídateľné rozloženie poľa. Ploché alebo panvicové cievky sú vhodné pre aplikácie s tesným axiálnym priestorovým obmedzením, ako sú implantovateľné zariadenia alebo prvky bezdrôtového nabíjania. Výber správnej kombinácie typu jadra a geometrie v rannej fáze návrhu výrazne znižuje nutnosť prepracovania a skracuje prototypové cykly.

Výroba mikrocievok: drôty a materiály jadra

Výroba mikrocievok zahŕňa dve základné rozhodnutia: materiál drôtu a materiál jadra — obe priamo formujú elektrický výkon, spoľahlivosť a náklady.

Pre drôty sú meď a zlato najpoužívanejšími možnosťami. Meď je štandardnou voľbou vďaka svojej vynikajúcej elektrickej vodivosti a nákladovej efektívnosti. Zlatý drôt je vyhradený pre aplikácie vyžadujúce najvyššiu odolnosť voči korózii a dlhodobú spoľahlivosť, ako sú implantovateľné zdravotnícke pomôcky. Čo robí navíjanie mikrocievok obzvlášť náročným, je extrémna jemnosť týchto drôtov: priemery tak malé ako 0,008 mm / AWG 58 ich robia prakticky neviditeľnými voľným okom a vyžadujú špecializované navíjacie zariadenia a dôslednú kontrolu procesov.

Pre materiály jadra sú hlavnými možnosťami ferit, železo a kompozitné materiály. Feritové jadrá ponúkajú vysokú magnetickú permeabilitu v kombinácii s nízkou elektrickou vodivosťou, čím sa minimalizujú straty vírivými prúdmi — kľúčová výhoda pri vysokofrekvenčných konštrukciách. Železné jadrá poskytujú vyššiu magnetickú saturáciu, ale majú väčšiu elektrickú vodivosť, ktorú treba pri návrhu zohľadniť. Kompozitné materiály, ako napríklad železný prášok v epoxidovej matrici, umožňujú inžinierom jemne doladiť magnetické a elektrické vlastnosti pre špecifické požiadavky aplikácie.

V konečnom dôsledku je výber materiálu drôtu a jadra určený cieľovými elektrickými a magnetickými vlastnosťami, prevádzkovým prostredím, nákladovými obmedzeniami a špecifickými požiadavkami aplikácie.

Mierka: 0,1 mm / Výrobca: KUK Group

Aplikácie v medicínskej technike: od zobrazovania po implantáty

Mikrocievky sú kľúčovým prvkom širokého spektra medicínskych technológií, od diagnostického zobrazovania až po aktívne implantáty. V MRI prístrojoch presne navrhnuté mikrocievky generujú a tvarujú magnetické polia potrebné pre vysokorozlišovacie zobrazovanie. Ich geometria a umiestnenie sú kritické: aj malé odchýlky ovplyvňujú rovnomernosť poľa a kvalitu obrazu.

V implantovateľných zariadeniach, ako sú neurostimulátory a kardiostimulátory, mikrocievky zabezpečujú bezdrôtový prenos energie a dátovú komunikáciu, čím odstraňujú potrebu fyzických spojov, ktoré by inak predstavovali infekčné riziká a obmedzovali životnosť zariadení. Kombinácia minimálnych rozmerov, vysokej účinnosti a dlhodobej biokompatibility robí mikrocievky v tejto oblasti nenahraditeľnými — a s pokračujúcou miniaturizáciou zariadení budú požiadavky na presnosť a konzistentnosť cievok len narastať.

Mikrocievky v senzorovej technológii: zvyšovanie presnosti

Zákazkové mikrocievky sa hojne využívajú aj v senzorovej technológii na zvýšenie presnosti a citlivosti. V tlakových senzoroch, teplotných senzoroch a indukčných snímačoch blízkosti mikrocievky fungujú ako prevodníky, ktoré premieňajú zmeny fyzikálnych parametrov na elektrické signály, ktoré možno presne merať a analyzovať.

Ich malá plocha umožňuje integráciu do kompaktných puzdier senzorov bez kompromisov v citlivosti. V priemyselnej automatizácii umožňujú mikrocievky presné bezkontaktné meranie polohy a pohybu aj v náročných prostrediach. Od automobilových senzorov po biomedicínske senzory sú konzistentné hodnoty indukčnosti a tesné tolerancie nevyhnutné pre spoľahlivý výkon v celom prevádzkovom rozsahu.

Výzvy pri výrobe mikrocievok

Výroba mikrocievok predstavuje niekoľko výziev, ktoré si vyžadujú špecializované odborné znalosti.

Presné polohovanie a zarovnanie závitov cievky je kritické — tesné tolerancie vinutia sú potrebné na dosiahnutie požadovaných elektrických a magnetických vlastností a akákoľvek nekonzistentnosť priamo ovplyvňuje výkon cievky. Rovnako dôležitý je starostlivý výber a manipulácia s materiálmi jadra, ktorých magnetická permeabilita a elektrická vodivosť musia presne zodpovedať požiadavkám aplikácie.

Roswitha Ritter, KUK Product Manager Medical & Sensors, o výbere materiálu jadra pre mikrocievky:

Extrémne rozmery miniatúrnych cievok robia celý výrobný proces zo svojej podstaty citlivým. Špecializované zariadenia, dôsledne kontrolované procesy a hlboké materiálové znalosti sú nevyhnutnými predpokladmi pre dosahovanie konzistentných, vysokokvalitných výsledkov vo veľkosériovej výrobe.
