Od mikrocievok po EM senzory v medicínskej navigácii

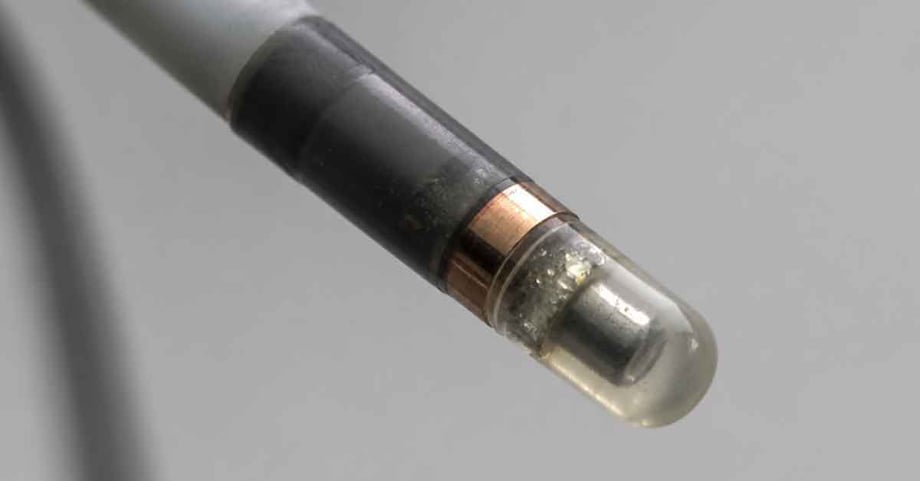

Mikrocievka patrí medzi najmenšie súčiastky používané v zdravotníckych pomôckach, no jej význam pre fungovanie celého navigačného systému môže byť zásadný. Keď sa indukčná mikrocievka zabuduje do katétra, vodiaceho drôtu alebo chirurgického nástroja, môže slúžiť ako snímací prvok elektromagnetického (EM) senzora, ktorý umožňuje presné sledovanie polohy nástroja počas zákroku.

Pre vývojový tím nie je dôležitá len otázka, či sa cievka dá navinúť. Ide aj o to, či si EM senzor zachová svoje elektrické, magnetické a mechanické vlastnosti po montáži, ohýbaní, zaliatí, sterilizácii a klinickom použití. Tento článok sleduje celý proces od návrhu komponentu až po aplikáciu. Zaoberá sa EM senzormi pri katétrovej ablácii srdca, elektromagneticky navigovanej bronchoskopii, neurochirurgických a spinálnych nástrojoch a viacerými novými aplikáciami v zdravotníckych pomôckach.

Hlavné poznatky: EM senzory a výroba mikrocievok

• EM senzor premieňa meniace sa magnetické pole na použiteľné údaje o polohe alebo orientácii zdravotníckej pomôcky.
• Drôt, izolácia, materiál jadra, geometria vinutia a kontaktovanie spoločne ovplyvňujú elektrické a mechanické vlastnosti senzora.
• Pre vývojové tímy je výzvou nájsť výrobného partnera, ktorý dokáže transformovať prísne elektrické, mechanické a procesné požiadavky do opakovateľného návrhu mikrocievky. KUK Coils je jedným z príkladov špecializovaného dodávateľa v tejto oblasti.
• Srdcové katétre, systémy ENB a chirurgické nástroje kladú na veľkosť, flexibilitu, integráciu a validáciu EM senzora rôzne požiadavky.
• Najspoľahlivejšia cesta vývoja prepája návrh cievky s kompletným zariadením už od prvých vzoriek overenia realizovateľnosti.

Čo je EM senzor v medicínskych navigačných systémoch?

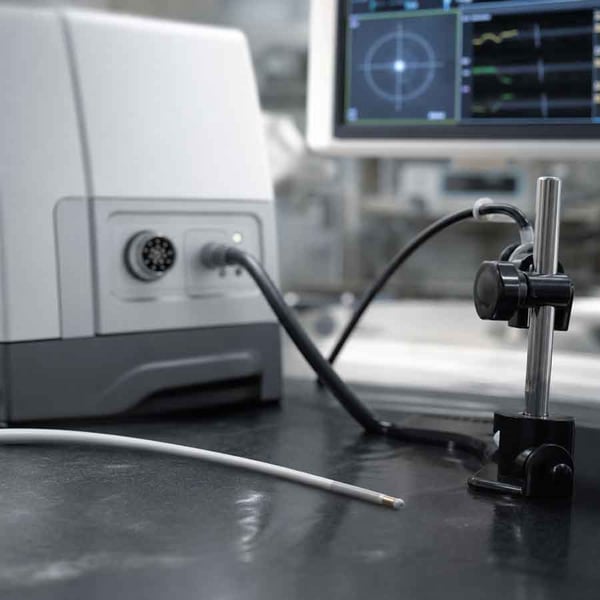

EM senzor deteguje magnetické pole a túto interakciu premieňa na informácie o polohe alebo orientácii zdravotníckej pomôcky. Elektromagnetický navigačný systém zvyčajne kombinuje generátor elektromagnetického poľa, jeden alebo viac senzorov, elektroniku na spracovanie signálu a softvér. V indukčnom EM senzore vyvoláva meniace sa magnetické pole napätie v navinutej mikrocievke. Elektronika senzora tento signál spracuje a použije ho na určenie polohy alebo orientácie katétra, vodiaceho drôtu alebo chirurgického nástroja.

Nedávny odborný článok opisuje tento princíp v medicínskych mikrozariadeniach, ako sú katétre, endoskopy, kapsulové robotické systémy a chirurgické nástroje. Mikrocievka je preto viac než miniatúrny pasívny komponent. K funkčnosti a presnosti EM senzora prispievajú jej rozmery, orientácia, elektrické parametre a umiestnenie v hotovom zariadení.

Prečo je návrh mikrocievky dôležitý pre EM senzor?

Návrh mikrocievky je dôležitý, pretože senzor sa musí zmestiť do malého mechanického priestoru a zároveň poskytovať stabilnú a merateľnú odozvu. Viac závitov môže podporiť silnejší indukovaný signál, ale ovplyvňuje aj odpor, dostupný priestor a zložitosť vinutia. Návrh musí zohľadňovať aj okolité komponenty zariadenia. Hriadeľ katétra, opletená výstuž, kovový nástroj, lepidlo alebo zalievacia hmota môžu ovplyvniť polohu EM senzora aj správanie elektromagnetického poľa okolo neho.

V praxi si medicínske a senzorové aplikácie často vyžadujú viac než samotné miniatúrne vinutie. Technika pripojenia, testovanie, zalievanie a montáž môžu ovplyvniť, ako hotový senzor v zariadení funguje. Tento výrobný kontext je dôležitý, pretože výsledná požiadavka sa týka kompletnej zostavy senzora, nielen navinutej cievky.

Ako drôt a izolácia ovplyvňujú EM senzor?

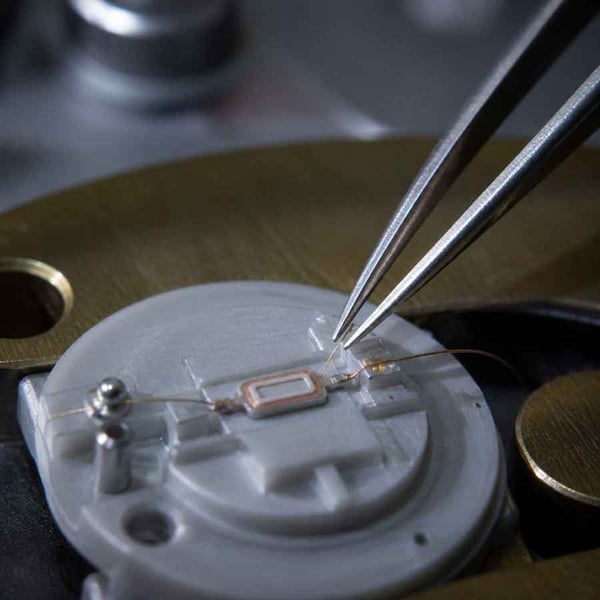

Priemer drôtu určuje, koľko závitov sa zmestí do dostupného objemu a aký odpor EM senzor má. Ultratenký drôt umožňuje veľmi kompaktné návrhy, vyžaduje však kontrolovanú manipuláciu, presné nastavenie ťahu a vhodné procesy kontaktovania. Výrobcovia pôsobiaci v medicínskych a senzorových aplikáciách často spracúvajú drôt s priemerom až okolo 0,010 mm, primeraný priemer však aj tak závisí od požadovaných elektrických parametrov, mechanického priestoru, spôsobu pripojenia a výrobného procesu konkrétneho zariadenia.

Izolácia je rovnako dôležitá. Oddeľuje susedné závity, zabezpečuje elektrickú spoľahlivosť a musí byť kompatibilná s teplotami, chemickými látkami, ohybovým namáhaním a podmienkami sterilizácie stanovenými pre hotovú zdravotnícku pomôcku.

Ako materiál jadra a geometria vinutia formujú správanie EM senzora?

Mikrocievky so vzduchovým jadrom a s magnetickým jadrom zodpovedajú rôznym konštrukčným prioritám:

• Mikrocievka so vzduchovým jadrom má stredovú časť otvorenú a môže byť integrovaná okolo lúmenu alebo iného komponentu.



• Mikrocievka s magnetickým jadrom sústreďuje magnetický tok a pri vhodnom materiáli a geometrii jadra môže podporiť kompaktný návrh senzora.

Podľa aplikácie môžu výrobcovia využívať priame vinutie, magnetické materiály jadra ako ferit, mu-metal alebo amorfné zliatiny a priemery mikrocievok od veľmi malých rozmerov. Návrhy so vzduchovým jadrom možno prispôsobiť aj geometriám na mieru a úzkym vnútorným priemerom. Geometria vinutia potom určuje, ako drôt vypĺňa dostupný priestor. Počet závitov, stúpanie vrstiev, vrstvová štruktúra, os cievky a rozmerové tolerancie ovplyvňujú indukčnosť a konzistentnosť EM senzora medzi jednotlivými kusmi.

Prečo je dôležité kontaktovanie, zapúzdrenie a testovanie?

Kontaktovanie je kritickým prechodom medzi mikrocievkou a okolitou elektronikou. Pri miniatúrnych rozmeroch musí byť spoj elektricky stabilný bez poškodenia drôtu alebo zmeny požadovanej geometrie senzora. Zapúzdrenie alebo zalievanie môže cievku chrániť, zafixovať jej polohu a poskytnúť mechanickú alebo environmentálnu ochranu. Materiál a proces sa musia zvoliť tak, aby hotový EM senzor zostal stabilný a nevnášal nežiaduce napätie ani pohyb.

Testovanie musí následne pokrývať vlastnosti dôležité pre danú aplikáciu. Pri výrobe miniatúrnych cievok to často zahŕňa sériové meranie hodnôt, ako sú ohmický odpor a indukčnosť, spolu s ďalšími kontrolami určenými požiadavkami konkrétnej zostavy senzora.

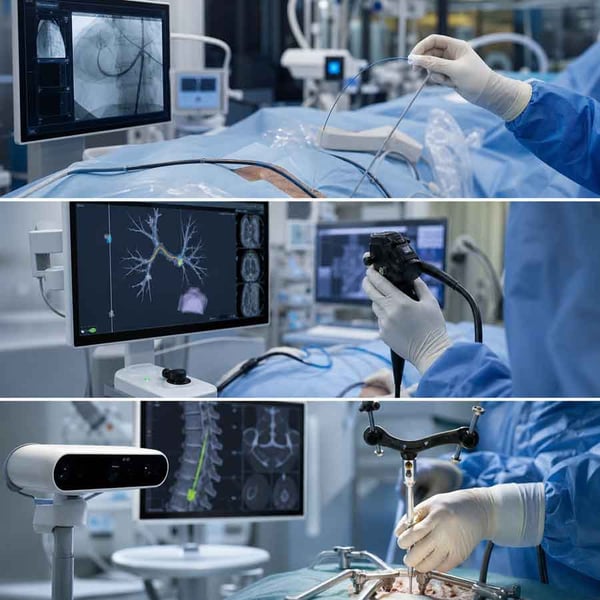

Ako EM senzor podporuje katétrovú abláciu srdca?

Pri katétrovej ablácii srdca EM senzor podporuje lokalizáciu a sledovanie katétra. Je dôležité odlíšiť túto funkciu od terapeutického ablačného prvku, ktorý dodáva energiu potrebnú na samotnú liečbu.

Sledovací senzor pomáha navigačnému systému odhadnúť polohu a orientáciu hrotu katétra počas jeho pohybu cievnym systémom do srdca. Tieto informácie možno skombinovať s anatomickými snímkami alebo elektroanatomickou mapou na podporu navigácie počas zákroku.

Mikrocievka sa musí zmestiť do malej, flexibilnej distálnej zostavy a zostať stabilná pri opakovanom ohýbaní a krútení. Kontrolovať sa musí aj poloha senzora voči hrotu katétra, pretože tento fyzický posun sa stáva súčasťou navigačného modelu.

Pre výrobcu to znamená vyvíjať cievku, pripojenie, izoláciu, zapúzdrenie a integráciu do katétra ako jeden konštrukčný celok. EM senzor by sa mal posudzovať po integrácii a za mechanických, tepelných a sterilizačných podmienok relevantných pre hotový katéter.

Ako sa EM senzor používa pri elektromagnetickej navigačnej bronchoskopii?

Elektromagnetická navigačná bronchoskopia (ENB) kombinuje trojrozmernú rekonštrukciu CT dát s ovládateľnou sondou a pracovným kanálom na navigáciu nástrojov k periférnym ložiskám v pľúcach. Miniatúrny EM senzor pomáha systému sledovať polohu a orientáciu ovládateľnej vodiacej sondy.

Počas zákroku systém najskôr zaregistruje anatomické orientačné body a následne využíva sledovanú vodiacu sondu na navigáciu v dýchacích cestách. Tento prehľad elektromagnetickej navigačnej bronchoskopie opisuje vzájomný vzťah medzi plánovaním, registráciou a navigáciou.

Mikrocievka alebo zostava senzora preto musí byť kompaktná, presne umiestnená a vhodná na opakované riadenie. Ohýbanie vodiča nesmie posunúť senzor voči pracovnému hrotu ani zmeniť jeho elektrické správanie natoľko, aby sa znížila spoľahlivosť navigácie.

Výrobná výzva úzko súvisí s registráciou. Malý, opakovateľný rozdiel medzi fyzickou polohou senzora a polohou predpokladanou v softvérovom modeli sa môže prejaviť ako chyba na úrovni systému. Konzistentné umiestnenie, stabilné pripojenie a kontrolované zapúzdrenie prispievajú k predvídateľnejšiemu správaniu celej zostavy EM senzora.

Ako EM senzory podporujú neurochirurgické a spinálne nástroje?

EM senzory môžu pomáhať pri sledovaní neurochirurgických a spinálnych nástrojov bez závislosti od priamej viditeľnosti kamery. To môže byť užitočné, keď sa nástroje nachádzajú v tele alebo keď optické značky zakrývajú rúška, tkanivo či usporiadanie operačnej sály.

Medzi možné typy nástrojov patria sondy, ihly, elektródy, vodiace prvky a ďalšie nástroje, ktorých poloha musí byť vzájomne prepojená s predoperačným alebo intraoperačným zobrazovaním. Pri spinálnych zákrokoch musí systém zároveň zohľadňovať kovové komponenty nachádzajúce sa v blízkosti, ktoré môžu narúšať elektromagnetické pole .

Pre výrobcu mikrocievok je kľúčové umiestnenie senzora. Senzor musí mať definovaný vzťah k pracovnému hrotu a osi nástroja, pričom zostava musí odolať manipulácii, sterilizácii a mechanickému zaťaženiu.

Validácia by sa mala uskutočniť v prostredí, ktoré zodpovedá zamýšľanému zákroku. Relevantným výsledkom nie je len odpor alebo indukčnosť cievky, ale presnosť a opakovateľnosť celého sledovaného nástroja.

Kde inde môžu EM senzory rozšíriť možnosti zdravotníckych pomôcok?

EM senzory môžu podporiť ďalšie zdravotnícke aplikácie, kde sú cenné kompaktné informácie o polohe v reálnom čase. Príkladmi sú sledované vodiace drôty, endoskopické nástroje, robotické alebo kontinuálne nástroje, ihly vedené ultrazvukom a kapsulové zariadenia. Výskum elektromagnetického sledovania v medicínskych mikrozariadeniach sa zaoberá aj robotickými katétrami, endoskopmi, kapsulovými robotmi a chirurgickými nástrojmi navigovanými pomocou zobrazovacích metód. Tieto aplikácie spája spoločná konštrukčná otázka: ako môže senzor zostať malý a spoľahlivý pri práci v obmedzenom a meniacom sa prostredí?

Pri kapsulových alebo prehĺtateľných zariadeniach môžu byť prioritou bezdrôtová prevádzka, nízka spotreba energie a extrémne obmedzený priestor. Pri robotických alebo flexibilných nástrojoch sa priority skôr presúvajú k tvaru, pohybu, registrácii a odolnosti voči rušeniu z okolitého vybavenia. Tieto príklady rozširujú možnosti využitia EM senzora bez zmeny základného výrobného princípu. Cievka sa musí navrhnúť pre systém, v ktorom bude pracovať.

Čo sa zmení, keď sa EM senzor stane súčasťou kompletného zariadenia?

Kompletné zariadenie prináša premenné, ktoré pri samostatnom meraní cievky nie sú viditeľné. Poloha, orientácia senzora, okolité materiály, vedenie káblov a zapúzdrenie senzora môžu ovplyvniť výsledok navigácie. Kovové komponenty a iné elektromagnetické zdroje môžu pole skresľovať. Mechanický pohyb môže tiež spôsobiť chyby, ak sa cievka v puzdre posunie alebo ak sa počas používania zmení spojenie. Preto by po testovaní komponentov mala nasledovať validácia na úrovni systému. Zostavené zariadenie by sa malo hodnotiť za reálnych ohybových, tepelných, sterilizačných a elektromagnetických podmienok, pričom skúšobná metóda musí zodpovedať zamýšľanej klinickej aplikácii.

Pre tímy, ktoré hľadajú podporu pri výrobe, môže mať zmysel zvážiť dodávateľov s preukázanými skúsenosťami s výrobou miniatúrnych cievok, montážou a validáciou pre náročné medicínske aplikácie – práve na túto oblasť sa zameriava spoločnosť KUK Coils v oblasti zdravotníckych technológii a senzorov.

Záver: štyri odporúčania pre vývoj EM senzorov

1. Definujte EM senzor na základe požiadaviek konkrétnej aplikácie. Presnosť polohy, orientácia, dostupný priestor, flexibilita, prevádzkové prostredie a požiadavky na sterilizáciu by mali určovať špecifikáciu cievky od začiatku.

2. Zapojte výrobcu mikrocievok ešte pred finalizáciou mechanického návrhu. Včasná diskusia môže odhaliť obmedzenia súvisiace s manipuláciou s drôtom, geometriou jadra, kontaktovaním, zapúzdrením, testovaním a opakovateľnosťou výroby.

3. Validujte EM senzor po integrácii do katétra, vodiaceho prvku alebo nástroja. Najvýznamnejším výsledkom je výkon kompletnej zostavy za podmienok zodpovedajúcich klinickému použitiu.

4. Navrhnite výrobný proces s dôrazom na opakovateľnosť. Úspešný ručne vyrobený prototyp je dôležitým míľnikom, no vývoj zdravotníckej pomôckysi zároveň vyžaduje kontrolovaný proces vedúci ku konzistentnej sériovej výrobe.

Hodnota mikrocievky sa v konečnom dôsledku posudzuje podľa funkcie, ktorú umožňuje. Pri EM senzore je touto funkciou spoľahlivá informácia o polohe, orientácii alebo pohybe zdravotníckej pomôcky. Na dosiahnutie tohto cieľa si vyžaduje, aby projektant cievky, vývojár zdravotníckej pomôcky a výrobca vychádzali z rovnakých systémových požiadaviek.
