Výber vodičových materiálov pre axiálne a radiálne fluxové motory

Voľba vodičového materiálu výrazne ovplyvňuje účinnosť, náklady a tepelný výkon axiálnych aj radiálnych fluxových motorov, pričom možnosti ako meď, hliník alebo zliatiny musia zodpovedať dráham toku a požiadavkám na výkonovú hustotu. Axiálne fluxové konštrukcie často uprednostňujú ľahké materiály, aby využili svoju kompaktnú formu, zatiaľ čo radiálny flux profituje z možností s vysokou vodivosťou pre trvalý moment. Tento článok radí inžinierom, ako vyvážiť vlastnosti materiálov voči potrebám aplikácie, vrátane udržateľnosti a interakcií s magnetmi zo vzácnych zemín.

Axiálne a radiálne fluxové motory sa líšia smerom magnetického toku, čo ovplyvňuje spôsob, akým vodiče spracúvajú hustotu prúdu a straty – diskový tvar axiálneho motora uprednostňuje materiály s vynikajúcim tepelným rozptylom, zatiaľ čo valcová topológia radiálneho motora kladie dôraz na vodivosť pre dlhšie dráhy.

Kľúčové možnosti vodičov: meď oproti hliníku a zliatinám

Meď ponúka vynikajúcu vodivosť (59,6 MS/m) a odolnosť voči korózii, minimalizuje straty I²R a vírivé prúdy, ale jej vyššia hustota (8,96 g/cm³) a náklady ju robia menej ideálnou pre aplikácie citlivé na hmotnosť. Hliník s vodivosťou okolo 37 MS/m a hustotou 2,7 g/cm³ znižuje hmotnosť a náklady až o 50 %, hoci vyžaduje väčšie prierezy na dosiahnutie výkonu medi, čo môže znižovať faktory plnenia. Zliatiny ako hliník plátovaný meďou tieto vlastnosti vyvažujú, poskytujú 80–90 % účinnosti medi pri nižšej hmotnosti, pričom kompatibilita s magnetmi NdFeB zaručuje minimálne riziká demagnetizácie spôsobené tepelnými rozdielmi rozťažnosti. Pokiaľ ide o spoje, meď vyniká pri spájkovaní a zváraní vďaka nižšiemu bodu tavenia a lepšej zmáčavosti, čím vytvára spoľahlivé spoje s minimálnou oxidáciou; hliník si však vyžaduje špecializované ultrazvukové zváranie alebo spájkovanie s tavidlom na prekonanie oxidovej vrstvy, čo môže komplikovať montáž a zvyšovať riziko defektov v prostrediach s vysokými vibráciami.

Vlastnosti vodičových materiálov v kontexte vinutia

V kontexte vinutí vlastnosti vodičov ako merný odpor, tepelná vodivosť a mechanická flexibilita priamo ovplyvňujú výkon cievky. Nízky merný odpor medi (1,68 × 10⁻⁸ Ω·m) vyniká pri znižovaní strát jednosmerného prúdu pri vinutiach s vysokým faktorom plnenia, ako je hranové vinutie, ale jej tvárnosť umožňuje tesné ohyby bez praskania, ideálna pre ortocyklické vzory. Vyšší merný odpor hliníka (2,82 × 10⁻⁸ Ω·m) zvyšuje straty, pokiaľ nie sú kompenzované väčšími prierezmi, avšak jeho lepšia zhoda tepelnej rozťažnosti so statorovými materiálmi minimalizuje napätie vo viacvrstvových usporiadaniach. Zliatiny zmierňujú problémy s oxidáciou vo vlhkom prostredí, čím predlžujú životnosť, zatiaľ čo výpočty hĺbky povrchového javu (δ = √(2ρ / (ωμ))) usmerňujú výbery závislé od frekvencie na obmedzenie strát striedavého prúdu v oboch fluxových topológiách.

Pokiaľ ide o izoláciu, meď sa dobre kombinuje s vysokoteplotnými emailmi alebo polyimidovými páskami vďaka svojej tepelnej stabilite až do 200 °C, čo podporuje robustnú dielektrickú pevnosť;

hliník vyžaduje hrubšiu alebo špecializovanú izoláciu, ako sú anodizované povlaky, na prevenciu galvanickej korózie a zaistenie odolnosti voči napätiu, čo môže zvyšovať hmotnosť alebo znižovať plnenie drážky. Metódy spájania ďalej interagujú s izoláciou: spájkovanie medi je jednoduché, ale hrozí degradácia tenkých emailových vrstiev pri teplotách nad 350 °C, zatiaľ čo procesy zvárania hliníka si môžu vyžadovať techniky odstraňovania izolácie, ktoré zabraňujú usadzovaniu zvyškov, čím sa zaručuje dlhodobá integrita spoja v axiálnych alebo radiálnych zostavách.

Materiálové úvahy pre axiálne fluxové topológie

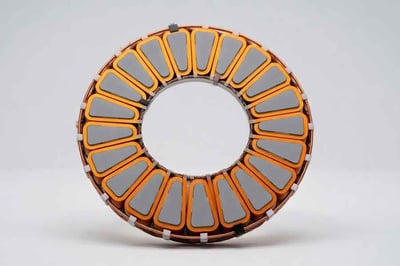

V axiálnych fluxových motoroch, kde vysoká výkonová hustota a krátke axiálne dĺžky vyžadujú efektívne odvádzanie tepla, vynikajú ľahký hliník alebo zliatiny na udržanie pomeru moment/hmotnosť. Paralelné dráhy toku zosilňujú povrchový jav pri vysokých frekvenciách, čo uprednostňuje lanové vodiče ako Litz v hliníkových variantoch na obmedzenie strát. Aplikácie v elektromobiloch alebo obnoviteľných zdrojoch energie profitujú z udržateľnosti hliníka, čím sa znižuje závislosť od vzácnych zemín, inžinieri však musia počítať s vyšším merným odporom, ktorý vedie k 1,5- až 2-násobne vyšším stratám, ak nie sú kompenzované úpravami konštrukcie. Pre spoje v axiálnych konštrukciách si oxidové problémy hliníka vyžadujú zváranie trením alebo laserové metódy na dosiahnutie spojov s nízkym odporom bez ohrozenia kompaktnej štruktúry; izolácia musí byť flexibilná, ale odolná – napríklad varianty so skleneným opletom – aby sa prispôsobila diskovej zostave a predišlo sa oblúkovaniu vo vysokonapäťových scenároch.

Prispôsobenie materiálov výzvam radiálneho fluxu

Konštrukcie s radiálnym fluxom využívajú vysokú vodivosť medi pre rozšírené dráhy toku, čo podporuje vyššie hustoty prúdu bez nadmerného zahrievania v valcových statoroch. Pre optimalizáciu priestoru meď umožňuje tesnejšie vinutia s vynikajúcimi faktormi plnenia, hoci v nákladovo citlivých priemyselných motoroch postačuje hliník s hranovými konfiguráciami na kompenzáciu merného odporu. Tepelné kompromisy sú kritické: lepšie vedenie tepla medi napomáha pasívnemu chladeniu, zatiaľ čo hliník vyžaduje vylepšené zalievanie alebo obaly na riadenie horúcich miest. Vplyv spojov zahŕňa jednoduchosť medi pri lisovaní alebo tvrdospájkovaní pre radiálne statorové vývody, čím sa skracuje čas montáže; hliník často potrebuje mechanické upevňovacie prvky alebo vodivé lepidlá, aby sa predišlo zváracím dutinám. Izolácia pre radiálny flux zvyčajne zahŕňa laky pre meď na zvýšenie odolnosti voči vlhkosti, ale hliník vyžaduje zlúčeniny na báze epoxidu na kompenzáciu nižšej odolnosti voči korózii, čím sa zaručuje spoľahlivý výkon vo vlhkom alebo automobilovom prostredí.

Hodnotenie udržateľnosti a nákladov pri výbere materiálu

Udržateľnosť smeruje k hliníku alebo recyklovanej medi na minimalizáciu objemu vzácnych zemín, v súlade s globálnymi normami ako REACH. Hodnotenia nákladov zahŕňajú analýzu životného cyklu: počiatočné úspory s hliníkom môžu byť kompenzované stratami účinnosti, kvantifikovanými prostredníctvom FEA simulácií výstupu momentu oproti spotrebe energie. Dlhodobé testovanie spoľahlivosti pri tepelnom cyklovaní zaručuje stabilitu materiálu, čo usmerňuje výbery pre odolné, ekologicky šetrné motory. Pri zohľadnení spojov a izolácie môžu nižšie miery opracovania medi pri spájkovaní znížiť celkové náklady napriek vyšším cenám materiálu, zatiaľ čo špecializované procesy hliníka môžu zvýšiť počiatočné výdavky, ale pri veľkosériovej výrobe ponúkajú úspory vďaka nižšej hmotnosti a jednoduchšej recyklácii.
